LES PARAMETRES

TYPES DE TRANSFORMATEURS ELECTRIQUES

  • Les transformateurs de mesures (transformateurs de tension ou d'intensité)

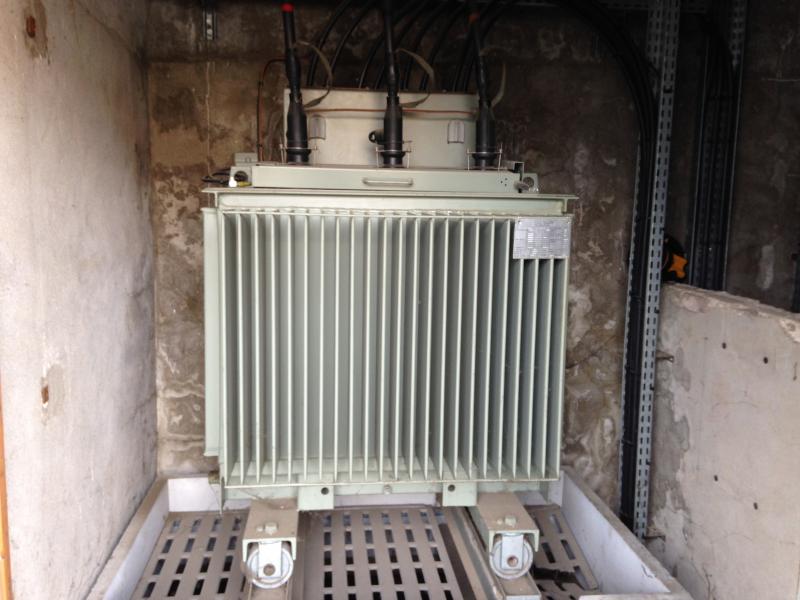

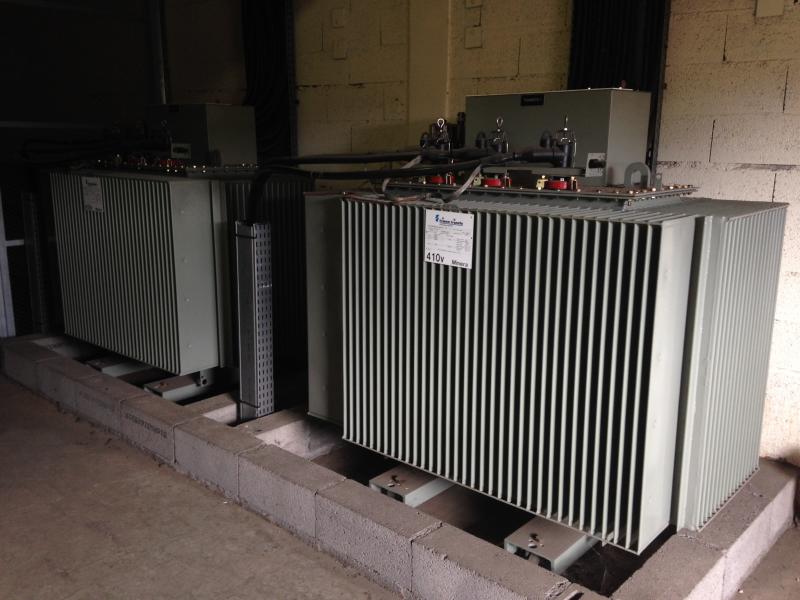

  • Les transformateurs de distribution (jusqu'à 2500kVA)
  • Les transformateurs de puissance
  • Les transformateurs embarqués (A bord des trains ou métro par exemple)
  • Les transformateurs spéciaux (pour alimenter des process industriels électro-intensifs)

PROPRIETES DU FLUIDE DIELECTRIQUE

  • Rigidité électrique élevée afin de garantir un haut niveau d’isolation.
  • Résistance à l’oxydation élevée en vue d’assurer une longue durée de vie.
  • Viscosité faible pour faciliter la circulation du fluide et le transfert des calories.
  • Caractéristiques d’écoulement appropriées aux conditions climatiques (basses températures).
  • Dissipe la chaleur du circuit magnétique et des enroulements.

DEGRADATION DE L'HUILE

Origines :

  • Vieillissement naturel accéléré par le contact avec l’air ambiant (oxydation).
  • Décomposition des matériaux de construction présents dans le transformateur de puissance.



LE REFROIDISSEMENT ET LA VENTILATION

Le refroidissement est essentiel dans la durée de vie des transformateurs. Il est caractérisé par lettres suivantes :

    • le type de fluide : A = Air, O = Huile, W = Eau
    • le type de circulation : N = Naturelle, F = Forcée, D = Dirigée
Exemples:

ONAN (Oil Natural Air Natural):
circulations naturelles de l'huile dans le transformateur et de l'air sur ses surfaces extérieures.

ONAF (OIl Natural Air Forced):
circulations naturelles de l'huile dans le transformateur et air ventillé sur ses radiateurs.

L'évolution dans le temps de la composition des huiles reflètent le vieillissement de la partie active du transformateur.

Les analyses d'huile permettent de surveiller la dégradation de l'huile de la partie active du transformateur.
